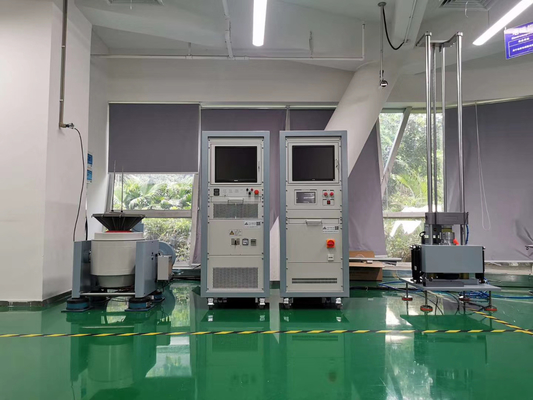

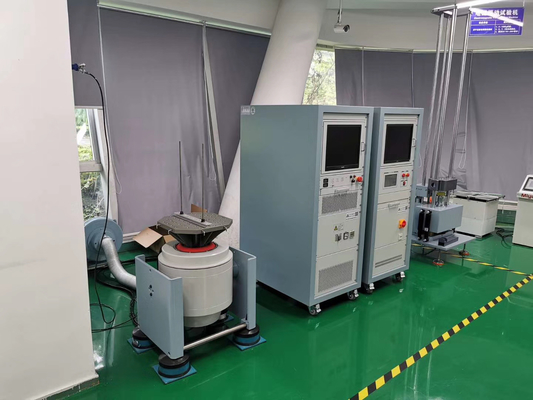

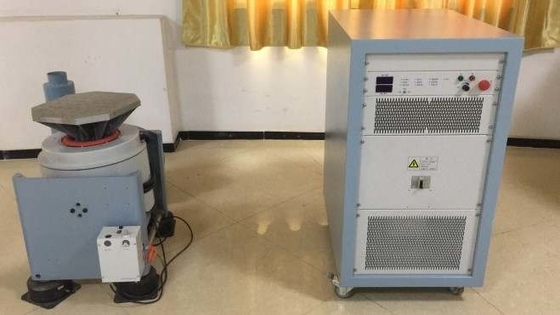

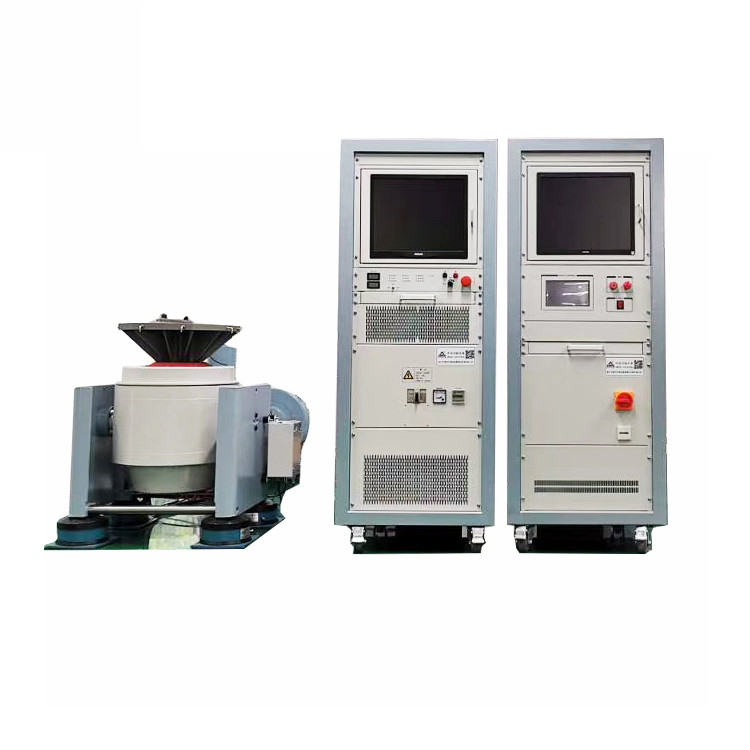

IEC 61373 Tabla de vibraciones agitador de vibraciones electrodinámico
Normas de conformidad
Se aplicarán las disposiciones de la Directiva 2009/72/CE y del Reglamento (CE) n.o 765/2008.
Aplicaciones en la industria
Automóviles, electrónica, aviación, construcción naval, telecomunicaciones, industria militar, instrumentos de medición
Características clave
- Sistema de suspensión robusto con guía de movimiento lineal para una gran capacidad de carga y una alta estabilidad
- Bolsa de aire de centro de carga con alta rigidez estática y baja rigidez dinámica para un excelente rendimiento de variación de amplitud
- Interruptor de potencia de clase D eficiente con corriente de pico de 3 sigmas para un consumo de energía óptimo y una distorsión armónica mínima
- Autodiagnóstico rápido con bloqueo de seguridad para una alta fiabilidad y seguridad
- Aislamiento del airbag de la plataforma de vibración sin necesidad de cimientos adicionales, reduciendo la transmisión de vibraciones
- Plataformas de expansión horizontal y vertical para diversas aplicaciones
- Funcionamiento del controlador fácil de usar
Especificaciones de temperatura y humedad
G: -20 ∼150 °C; 45% ∼98% de HRC
Z: -40 ∼150°C; 45% ∼98% de HRC
D: -70 ∼150 °C; 45% ∼98% de HRC
Estabilidad: temperatura ± 0,5°C, humedad ± 2,5% RH
Uniformidad: temperatura ≤ ± 2°C, humedad ± 3% RH
Disponible el tamaño de la máquina de ensayo personalizado
Especificaciones de tamaño estándar
| Tamaño de la caja interior (W*H*D) |
Tamaño de la caja (W*H*D) |
| 40*50*40 cm | 98*143*93cm |
| 50*60*40 cm | 153*108*93cm |
| 50*60*50 cm | 107*147*111cm |
| 50*75*60 cm | 107*162*121cm |
| 60*85*60cm | 110*178*108cm |
| 60*85*80 cm | 117*172*141cm |
| 100*100*80 cm | 157*187*141cm |
| 100*96*100 cm | 193*158*149cm |
| 100*100*100 cm | 193*158*153cm |
Especificaciones del cuadro de vibraciones electromagnéticas
| Fuerza excitante (N) |
Rango de frecuencia (Hz) |
El desplazamiento en mm |
En el caso de los vehículos de la categoría M2 |
Mesa de trabajo (mm) |
| 980 | 5 ¢4500 | 25 | 70 | 150 |
| 1500 | 5 ¢4500 | 25 | 70 | 150 |
| 2000 | 2 ¢ 3000 | 40 | 140 | 230 |
| 3000 | 5 ¢ 4000 | 25 | 120 | 150 |
| 3000 | 3 ¢ 3000 | 40 | 140 | 230 |
| 6000 | 5 ¢ 3000 | 25 | 200 | 200 |
| 6000 | 2 ¢ 2000 | 51 | 300 | 230 |
| 10000 | 5 ¢ 3000 | 51 | 150 | 240 |
| 20000 | 5 ¢ 3000 | 51 | 300 | 320 |

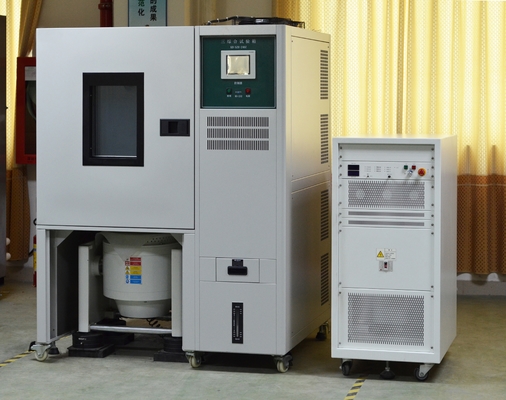

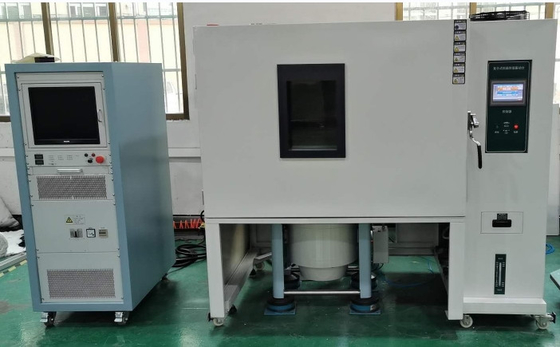

Sistema integral de ensayo de vibración de temperatura y humedad
Configuración vertical y horizontal compuesta por caja de la cámara de ensayo, sistema de conexión de movimiento, sistema de control, sistema de refrigeración/deshumidificación, sistema de calefacción/humidificación y sistema de conductos de aire.
