Características:
Fuerza del sistema de suspensión y guía de movimiento lineal, gran capacidad de carga, buenas funciones de guía, alta estabilidad.
Perfecto rendimiento en la variación de amplitud.
Alta eficiencia en la conversión de potencia de la clase D, corriente de pico 3 - Sigma, proporcionan la optimización del consumo de energía y una mínima distorsión armónica.
Diagnóstico rápido y protección de la cadena, alta seguridad y fiabilidad
El dispositivo de amortiguación de aislamiento de bolsas de aire realiza la tabla de vibración sin necesidad de fundación especial.Forma de onda de vibración de reaparición perfecta y la reducción de la transmisión de vibración
Aplicación diferente en las tablas verticales y horizontales.
Una operación sencilla para el controlador.
Requisitos de ensayo y directrices de selección
Para elegir un sistema de prueba de vibración adecuado, lo más importante es conocer la fuerza de excitación requerida para la prueba de vibración.deben entenderse las siguientes especificaciones de ensayo::
Requisitos de ensayo claros:
Frecuencia (rango de frecuencias)
Aceleración máxima
Deslocamiento máximo
Velocidad máxima
Calidad de la muestra y fijación
Se seleccionará el método de fijación de la muestra en función del límite superior de la frecuencia de ensayo y del tamaño de la muestra, ya se trate de una plataforma de expansión vertical o de una plataforma deslizante horizontal.Se requiere la calidad de la muestra para evaluar la fuerza de excitación requerida para los ensayos de vibración..
Lista de modelos de especificaciones:
Intervalo de temperatura y humedad: (Los detalles están sujetos a la tabla de control de temperatura y humedad)
G: -20 ∼150 °C; 45% ∼98%
Z: -40 ∼150 °C; 45% ∼98%
D: - 70 ∼ 150 °C; 45% ∼ 98%
2- Estabilidad: Temperatura: ± 0,5°C Humedad: ± 2,5% RH
3. Uniformidad: Temperatura: ≤ ± 2°C Humedad: ± 3%RH
4. Tamaño de la máquina de ensayo: (se puede personalizar)
| Tamaño de la caja interior ((W × H × D) |
Tamaño de la caja (W × H × D) |
| 40 × 50 × 40 cm |
98 x 143 x 93 cm |
| 50 × 60 × 40 cm |
153×108×93cm |
| 50 × 60 × 50 cm |
107×147×111cm |
| 50 × 75 × 60 cm |
107 x 162 x 121 cm |
| 60 × 85 × 60 cm |
110 x 178 x 108 cm. |
| 60 × 85 × 80 cm |
117x172x141cm |
| 100 × 100 × 80 cm |
157×187×141cm |
| 100 × 96 × 100 cm |
193x158x149cm |
| 100 × 100 × 100 cm |
193x158x153cm |

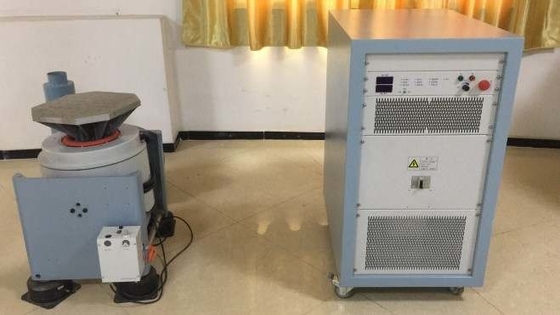

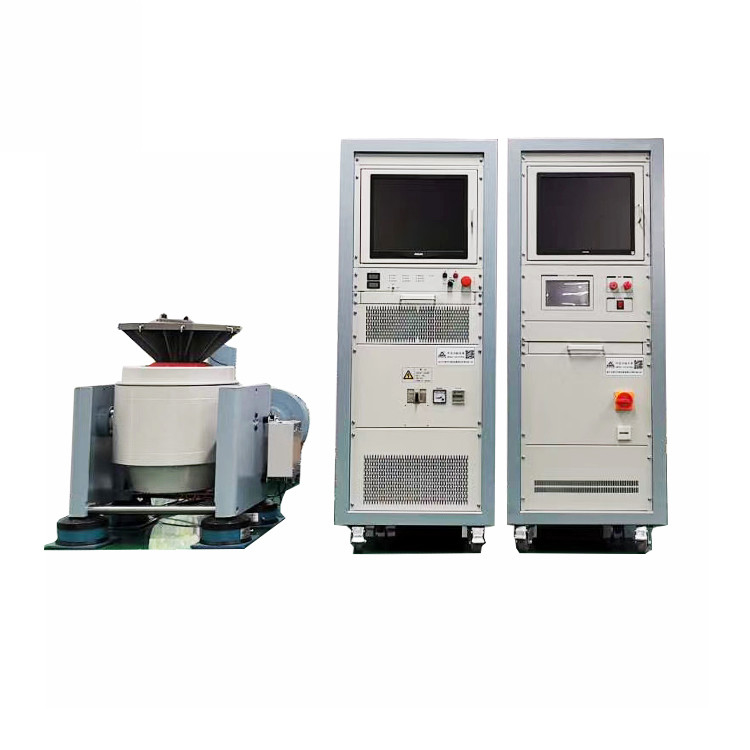

Las especificaciones de la tabla de vibraciones electromagnéticas:
| Fuerza de excitación grande (N) |
Rango de frecuencia (Hz) |
Gran desplazamiento (mm) |
Se aplicará el método siguiente: |
Mesa de trabajo recta (mm) |
| 980 |
5 ¢4500 |
25 |
70 |
150 |
| 1500 |
5 ¢4500 |
25 |
70 |
150 |
| 2000 |
2 ¢ 3000 |
40 |
140 |
230 |
| 3000 |
5 ¢ 4000 |
25 |
120 |
150 |
| 3000 |
3 ¢ 3000 |
40 |
140 |
230 |
| 6000 |
5 ¢ 3000 |
25 |
200 |
200 |
| 6000 |
2 ¢ 2000 |
51 |
300 |
230 |
| 10000 |
5 ¢ 3000 |
51 |
150 |
240 |
| 20000 |
5 ¢ 3000 |
51 |
300 |
320 |

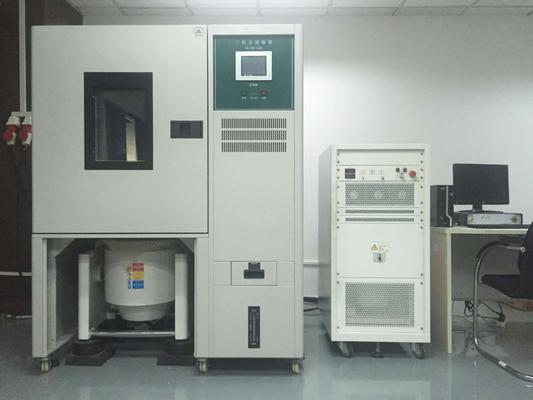

Cuadro de ensayo completo de vibración de temperatura y humedad (vertical + horizontal)
constituyen:
La cámara de ensayo completa está compuesta por las siguientes partes: caja de la cámara de ensayo, sistema de conexión de movimiento, sistema de control, sistema de refrigeración/deshumidificación,Sistema de calefacción/humidificación, sistema de conductos de aire, etc.
