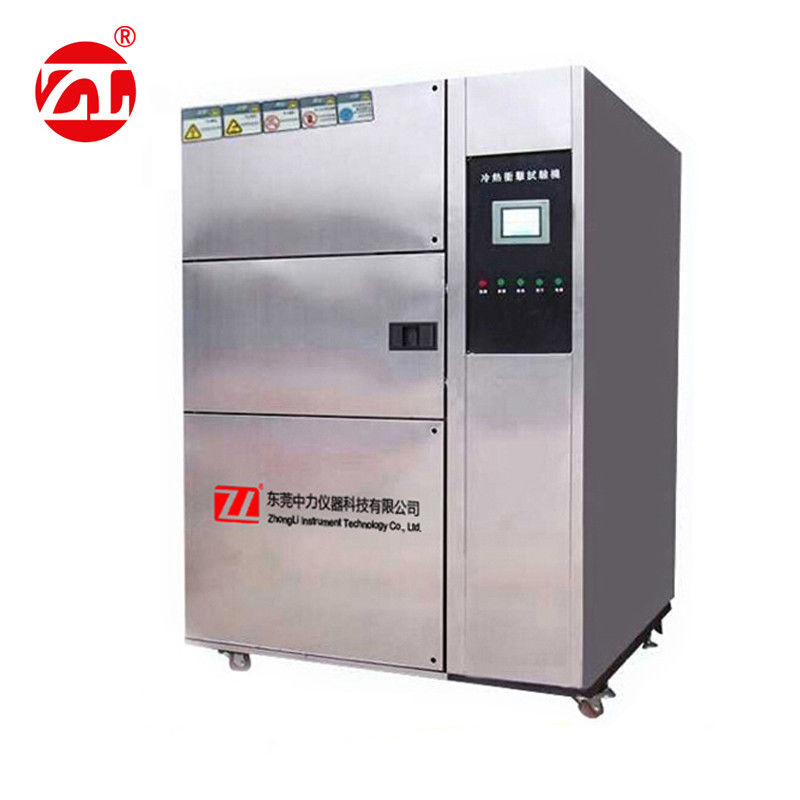

3 - Máquina caliente y fría de la ranura del impacto de prueba con el sistema de enfriamiento dual

máquina caliente y fría de 3-slot del impacto de prueba con el sistema de enfriamiento dual

Tres-ranura de ZL-6012B caliente e impacto frío que prueba el mA…

Resumen del equipo:

la máquina caliente y fría de 3-slot de impacto de prueba se divide en el área da alta temperatura, área de la baja temperatura y la zona de pruebas tres porciones, cada área es una estructura única del aislamiento, tan haciendo la prueba de impacto caliente y fría. La prueba de impacto da alta temperatura o la prueba de impacto a baja temperatura, el tiempo máximo es hasta 9999 minutos, la mayoría de la duración de ciclo es hasta 9999 veces. La máquina puede estar automáticamente o completar un ciclo manualmente el impacto o fijar selectivamente las dos áreas o tres áreas al impacto de caliente y de frío. Utilizó el sistema de enfriamiento binario que es mismo eficacia para refrescarse, el sistema de enfriamiento se divide en el refrigerado y refrigerado por agua. También puede ser conectada con un ordenador, pero el instrumento de registro está solamente para la compra opcional. Interfaz de control de tacto de la operación del LCD color con el chino y el inglés, fáciles actuar.

Estándar correspondiente:

Método de pruebas a baja temperatura de 1.GB/T2423.1-1989
Método de pruebas de alta temperatura de 2.GB/T2423.2-1989
Prueba de la temperatura de 3.GB/T2423.22-1989
Prueba de impacto de la temperatura 4.GJB150.5-86
Prueba de impacto de la temperatura 5.GJB360.7-87
Prueba de impacto de la temperatura 6.GJB367.2-87 405

Industrias aplicables:

Aplicado a la aviación, a los militares, a las naves, a eléctrico, electrónica, instrumentos y metros; equipamiento médico; energía nuclear civil; universidades y universidades; laboratorios de investigación; inspección de la materia, arbitraje, y departamentos técnicos de la supervisión; materiales de construcción de cerámica; petróleo y productos químicos, para la prueba de impacto de la temperatura del cielo y tierra.

Parámetro técnico:

Funciones principales:

La máquina caliente y fría de la ranura tres de impacto de prueba se utiliza para probar la mala influencia de la muestra estática del estado en el ambiente de los cambios de temperatura del cielo y tierra rápidamente. De uso general en componentes electrónicos, piezas de automóvil y productos de alta tecnología, etc; y la necesidad a las condiciones ambientales duras prueba e inspección de los requisitos de la alta tolerancia.

Característica principal:

1.Air-cooled caliente y cámara fría de la prueba de impacto fácil a la operación, confiable en funcionamiento. Buen aspecto, estructura razonable, tecnología avanzada, material fino, ect.

2.Equipment se divide en la caja da alta temperatura, caja de la baja temperatura, caja de la prueba de tres porciones, adopta las estructuras termales únicas y el efecto del almacenaje del calor, la muestra es estático al probar, guía en el aire caliente y frío para probar el ozono por el camino que cambia caliente y frío para alcanzar propósito caliente y frío del impacto de la temperatura.

3.Use el aparato de medición más avanzado, regulador es el LCD color grande del tacto, fácil actuar, reliabilty, curva de las condiciones de la operación de sistema, el programa del instrumento y del ajuste puede ser demostración por chino e inglés.

la especificación de prueba 4,96 fijó independientemente, afectando tiempo es 999 horas y 59min, duración de ciclo 1~999 veces puede ser fijado. Puede realizar la operación automática de la máquina de refrigeración, reducir la carga de trabajo de las personales de explotación, puede correr automáticamente y parar el trabajo en cualquier momento.

5.There es agujero de la prueba de 50m m en el lado izquierdo, a los componentes más de la prueba del cableado de la carga de la fuente de alimentación.

6.Can fijó independientemente temperatura da alta temperatura, baja, y la función del choque frío y caliente en tres diversas condiciones.

7.Can se utilice como la caja da alta temperatura o caja de la baja temperatura, como la máquina da alta temperatura, la máquina de la baja temperatura y caliente - máquina de prueba fría del impacto.

8.Have completamente automáticos, circuito de sistema de la alta precisión, manija de la cerradura de P.L.C todas las piezas que trabajan, adoptan el cálculo automático del control de P.I.D, precisión de control da alta temperatura.

el diseño del lazo de la circulación de aire 9.Advanced de ciencia, hacer uniformidad interna de la temperatura, evita cualquier esquina. El dispositivo de protección completo de seguridad, evitar cualquier peligro ocultado seguridad posible, asegura la confiabilidad a largo plazo del equipo.

10.Can fijó ciclo-índice y descongela el número, automático o el manual descongela.

respiradero de la vuelta del mercado 11.Air y del aire controlado por la detección de los sensores, tiempo del interruptor del cuerpo de la válvula reguladora menos que la temperatura de 10s, fría y caliente del choque para recuperar tiempo menos que 15min.

12.When que corren la exhibición del estado y de la curva, si allí cualquier condición inusual, defienden inmediatamente el punto automático del fracaso de la exhibición, la razón y proporcionar métodos de localización de averías. Si la energía de entrada no es estable, el dispositivo de la parada de emergencia protegerá la máquina de prueba.

el sistema 13.Refrigeration usando el diseño de sistemas criogénico del lazo de la cascada, congelado con Europa y el compresor importado Estados Unidos, y el uso del coeficiente del ozono es cero (HFC) de los refrigerantes verdes R507, R23 de la protección del medio ambiente.

función de la protección de la seguridad 14.Strong: protección contra sobrecarga, protección de la salida del poder, sobrecarga del circuito de control, protección del cortocircuito, protección del compresor, conectando a tierra la protección, sobre la protección de la temperatura, aviso de la voz de la alarma y así sucesivamente.

especificaciones calientes y frías de 3-slot del impacto de prueba de la máquina

método y características del *Control:

Usando baja temperatura y el tanque de almacenamiento de alta temperatura de la conservación en cámara frigorífica caliente y, de acuerdo con la necesidad al apagador abierto, la temperatura caliente y fría en el tanque de almacenamiento a la ranura de la prueba de entrada de alcanzar efecto de choque rápido de la temperatura, equilibra el sistema de la distribución del aire del diseño del sistema de control del termóstato (BTC) +special, manera del uso P.I.D de controlar SSR, hace el sistema más la cantidad de las calorías de pérdida de calor, así el uso de la estabilidad a largo plazo.

: Modelo: HZ-2012B

B: funcionamiento: Aire refrescado en la temperatura ambiente +25℃, sin carga.

gama de temperaturas del tanque 1.Test: temperatura alta: baja temperatura de +60℃~150℃: - 10℃~-40℃

2. Gama da alta temperatura del ajuste de temperatura del tanque: 60℃~200℃.

Tiempo de calentamiento de alta temperatura del tanque RT~+200℃ sobre 35min (cuando RT entre 10℃ y 30℃)

gama del ajuste de temperatura del tanque de la baja temperatura 3.The: - 10℃~-70℃

Tiempo de enfriamiento criogénico del tanque RT~-70℃ sobre 80min (cuando RT entre 10℃ y 30℃)

fluctuación 4.Temperature: ±1.0℃

uniformidad 5.Temperature: ±2.0℃

tiempo de la vuelta 6.Shock: - 50℃~+150℃ sobre 5min (sin carga) (el tiempo de la temperatura constante del impacto de la temperatura del cielo y tierra es más que 30min)

7. tiempo de apertura de la válvula reguladora: menos que 3s.

C.structure:

1.Dimension: tamaño interno del A.: W50*H60*D50㎝

b. fuera de tamaño: W145*H180*D155 cm

2.Material: material de a.inner: Placa de acero inoxidable del espejo (SUS#304)

material de b.exterior: Proceso antioxidante especial de la capa de la placa.

material 3.Insulation: . un tanque de alta temperatura: Algodón de aluminio del aislamiento del silicato

b.cryostat: Espuma de alta densidad de la PU

4.Heater: El tipo tubo de la aleta del radiador formó el calentador eléctrico de acero inoxidable.

el tanque de la temperatura de a.high: 10,5 KILOVATIOS. B.cryostat: 6,5 KILOVATIOS.

sistema de la circulación de aire 5.Supply:

a.motor 1HP×2PCS. de eje largo de acero de b.Stainless.

el FAN d.specially de c.SIROCCO diseñó el sistema de abastecimiento de aire forzado de la fan.

6. Puerta de gabinete de prueba: La sola puerta, se fue abierto.

el gráfico de a.Embedded maneja el botón de b.back: SUS#304. tira de la espuma de c.Silicone.

sistema 7.Refrigeration:

a.Compressor: El francés original” kang del tai” todo el tipo eficiente cerrado compresor de la cascada.

b.Refrigerant: Protección del medio ambiente R-507/R-23 refrigerante.

c.Condenser: condensador refrescado aire.

d.Evaporator: Aletas más secciones del ajuste automático de la capacidad de carga.

e.Attachment: el desecante, separador de aceite, ventana refrigerante del flujo, repara la válvula,

interruptor de alta presión de la protección

f. Sistema de la extensión: Control de la capacidad del sistema de refrigeración (tubo capilar)

g. Piezas auxiliares de enfriamiento: Válvula de la extensión (Dinamarca “DANFOSS "), válvula electromagnética (Japón); Filtro (Dinamarca “DANFOSS "); Regulador de la presión (Dinamarca “DANFOSS "); Compruebe la válvula (Italia CASTEL); El separador de aceite (los E.E.U.U. ALCO) y así sucesivamente, las piezas de la refrigeración es adopta piezas importadas.

8. regulador de programa de la temperatura del choque: importado con original empaquetando 256 colores pantalla LCD táctil, el tipo regulador del botón, chino o inglés para mostrar. 7,5" ángulo de visión amplio, alto contraste, contraluz ajustable, regulador de exhibición grande del LCD.

a. Especificación del regulador:

①Exactitud: ±0.1℃+1digit.

②Resolución: ±0.1.

③Con la parte superior y límites más bajos y funciones de la alarma.

④Señal de la temperatura: Tipo línea termal de T.

⑤P. parámetros que fijan, cálculo automático de I.D Control de P.I.D.

exhibición de b.Image:

①Usando la figura tipo del diálogo del software de control, golpe de teclado. Opción de la pantalla táctil: Determinación del programa, exhibición de la curva, datos históricos, operación manual y operación automática, ajuste auxiliar etc.

②Puede mostrar el estado actual de la ejecución, ajuste de temperatura, ajuste del tiempo, tiempo el permanecer, los ciclos restantes

③El programa separado corrige la pantalla, la temperatura de la entrada, el tiempo y duraciones de ciclo.

④Programa de la temperatura con una curva de la temperatura de la exhibición en tiempo real de la función ejecutiva.

⑤Métodos del estado y de la localización de averías del fracaso de la exhibición

⑥La pantalla puede ajustar el contraluz, función de la protección de la pantalla por medir el tiempo, sistema cerrado.

⑦Chino e inglés puede cambiar el uno al otro.

capacidad de c.Program y función de control:

①Puede utilizar a los grupos de programa: ZUECO de los sistemas del máximo 96 (la especificación de prueba 96sets puede independiente fijada y almacenada).

②Órdenes capaces de la repetición: 999 veces.

③Ajuste 0~99Hour59Min del tiempo de EGMENTS.

④El programa utiliza el tipo función del diálogo de ajuste.

⑤función mutua de la conexión 8groups.

⑥Con memoria del programa del poder, después del poder de la restauración el comienzo automático y continuar realizando la función del uso.

⑦Función automática de la remuneración de temperatura cuando afectación de la temperatura del cielo y tierra.

⑧Cuando la curva de la ejecución de programa puede ser exhibición en tiempo real.

⑨Descongele la resistencia, frecuencia y descongele el ajuste de temperatura y ejecutar la función.

⑩Funciones del inicio y del cierre de la reserva.

componente 9.Main:

*Valve: tipo de la vapor-presión (presión atmosférica: el cliente 50G proporcionará el aire).

interruptor del botón de encendido del *The: Taiwán.

*Timer: Taiwán.

contactor de *AC: FUJI.

*Thermorelay: FUJI.

retransmisión de *AC: OMRDN

retransmisión del *Time: Taiwán.

*Controller: Importado.

dispositivo de protección de la temperatura del *Over: Taiwán.

interruptor principal del fusible del *No: Japón MITSUBISHI.

retransmisión del *Solid-state: OMRDN

interruptor del *Button: Taiwán.

protección del calor *Dry: Italia.

10. dispositivo de protección de la seguridad:

dispositivo de protección del *Overtemperature.

*Anti-phase, millares de dispositivo de protección de la fase.

interruptor de recalentamiento de la protección del compresor del *The.

interruptor de alta presión de la protección del compresor del *The.

interruptor de la protección de la sobreintensidad de corriente del compresor del *The.

protección contra sobrecarga del interruptor del fusible del *No.

protección del motor del *Blower.

*SHRT, dispositivo de protección contra sobrecarga.

fusible y todo el tipo forrado terminal del *Line.

11 panel de control:

regulador del *Impact: 1PCS (importado).

interruptor del botón del *Power: 1 PCS (Taiwán).

interruptor de la protección del *Overtemperature: 1PCS (Taiwán).

*imer: 1PCS (Taiwán).

agujero *Standby uno del registrador.

12. Agujero del cable: En el lado izquierdo de la máquina con un agujero del diámetro 50m m, atado a la placa de acero inoxidable 1PCS, cabeza 1PCS del silicón.

13. Implantación del marco de la muestra:

plataforma de acero 2PCS de la malla SUS#304 de a.stainless.

órbita de espaciamiento ajustable de acero de b.Stainless 2 grupos.

14. Cerco:

gama de temperaturas útil *Permitted: 0℃~+35℃.

alcance de la garantía del *Performance: - 5~30 (el tiempo de enfriamiento y la temperatura mínima en la referencia 1~6).
