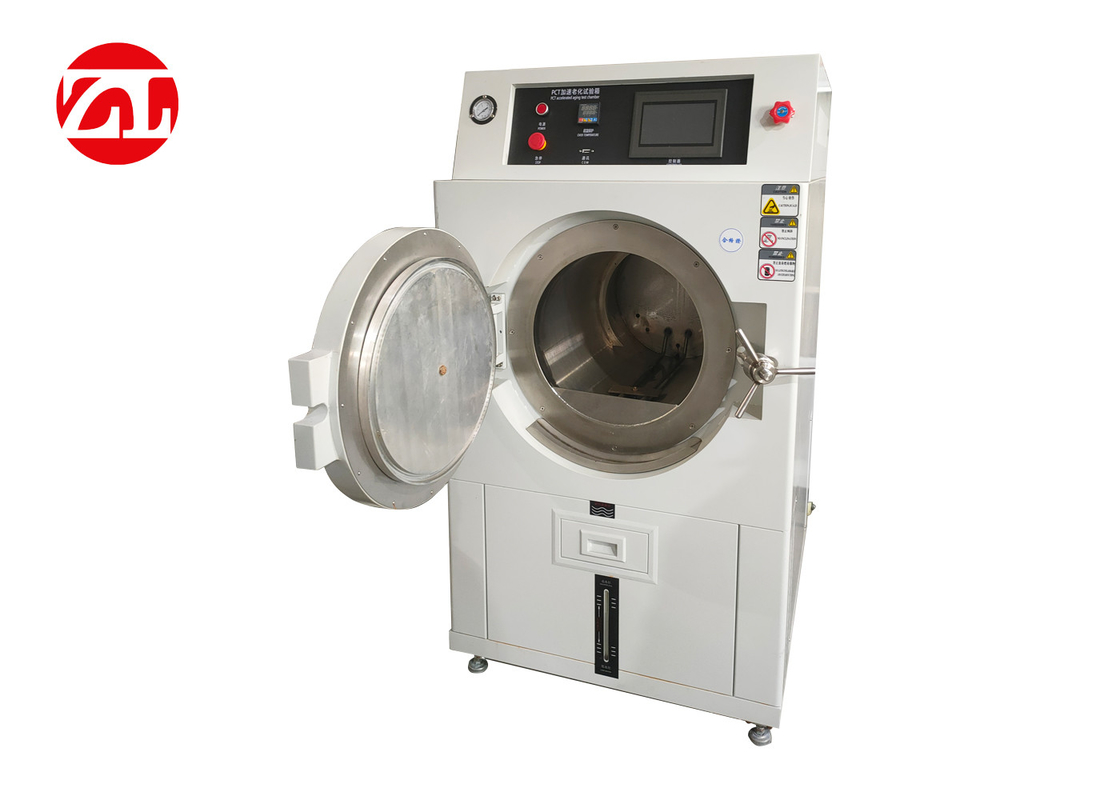

Cámara acelerada de alta presión de la prueba de envejecimiento del PCT

Cámara acelerada de alta presión de la prueba de envejecimiento del PCT

El dispositivo de alta presión de la prueba de vida acelerada también se llama el probador de envejecimiento acelerado de alta presión y el probador de envejecimiento acelerado de alta presión saturado. Es ampliamente utilizado en la prueba del funcionamiento de aislamiento de la defensa, espacio aéreo, piezas automotrices, componentes electrónicos, plásticos, resinas, industrias del imán, placas de circuito farmacéuticas, placas de circuito de múltiples capas, IC, LCD, imanes, iluminación, productos de la iluminación y otros productos, relacionados con la prueba de vida acelerada del producto se utilizan en la sección del diseño del producto para exponer rápidamente los defectos y las debilidades del producto. Pruebe la resistencia de desgaste y la tirantez del aire de sus productos.

Estándar de la adaptación: GB/T 29309-2012 IEC62108

1. Características de producto:

1.1. La estructura del dual-circuito de la válvula electromagnética da alta temperatura importada se adopta, que reduce el uso

porcentaje de averías en la mayor medida posible.

1.2. Sitio separado de la generación del vapor de evitar el impacto directo del vapor en el producto, para no causar parcial

daño al producto.

1.3. La estructura ahorradora de trabajo de la cerradura de puerta soluciona los defectos de la fijación difícil de la manija del disco de

el producto de la primera generación.

aire 1.4.Cold antes de la prueba; el diseño de vaciar durante la prueba (el aire en el barril de la prueba se descarga)

mejora la estabilidad y la reproductibilidad de la presión.

1.5. tiempo de la operación del experimento del Ultra-largo-término, operación a largo plazo de la máquina del experimento por 400 horas.

1.6. Protección del nivel del agua, a través del sensor del nivel del agua en el cuarto de prueba de detectar y de proteger.

1. 7. el diseño presión-resistente del tanque, el tanque puede soportar la presión (140℃) 2.65kg, que resuelve el agua

prueba de presión 6kg.

1.8. Dispositivo de protección de dos etapas de la seguridad de la presión, adoptando el regulador combinado de dos etapas y mecánico

dispositivo de protección de la presión.

1.9. Botón de la protección de la seguridad, botón automático de dos etapas del dispositivo de seguridad de la emergencia.

2. Funcionamiento

2.1. Presión de funcionamiento: 1.2~2.89kg (1atm incluyendo)

2.2. Gama de tiempo: 000 horas ~ 9999 horas

2.3. Tiempo de la presurización: 0,00 kilogramos ~ 1,04 kilogramos/cm2s cerca de 45 minutos

2.4. el compresor del PMl-aire, el equipo funcionará cuando se activa, y proporciona la fuente de aire para el equipo;

pedazo triple de la fuente 2.5.FRL1-Air, filtrando y descomprimiendo fuente de aire;

Válvula de toma 2.6.SV1-, trabajando cuando la desviación de la presión (medir-ajuste) es más baja que el valor determinado

(por ejemplo -1KPa);

la válvula 2.7.SV2-Exhaust, funciona cuando la desviación de la presión (medir-sistema) es más alta que el valor determinado

(por ejemplo -1KPa);

2.8.SV3-Exhaust la válvula, tipo normalmente abierto, funciona cuando el equipo está corriendo (cerrado), y para cuando

se activa la retransmisión de la presión

Pare el trabajar (abierto), usado para proteger la muestra de la prueba;

2.9.TV1, válvula de control de TV2-flow, ajustan manualmente el flujo de la entrada y del extractor;

transmisor 2.10.PS1-pressure, midiendo la presión absoluta en la caja;

retransmisión 2.11.BP1-pressure, que detecta la presión en la caja (presión absoluta o presión de indicador), y actos

cuando es más alto que el valor determinado;

indicador de presión 2.12.PG1-pointer, midiendo la presión de indicador en la caja, para la referencia;

2.13.RV1-Safety la válvula, tipo normalmente cerrado, se abre cuando la presión en la caja es demasiado alta, utilizado para proteger

seguridad del equipo;

válvula 2.14.HV1-hand, usada para el extractor manual.

Diagrama de sistemas de la presión

3. Material de la cámara de la prueba:

3,0 gama de temperaturas: RT-132℃

3,1 tamaño de la caja de la prueba: ∮350 milímetro x L500 milímetro), caja redonda de la prueba

3,2 dimensiones totales: 1150x 960 x 1700 milímetros (W * D * H) vertical

3,3 material interno del barril: material de placa de acero inoxidable (SUS# 304 5 milímetros)

3,4 material externo del barril: pintura fría de la placa

3,5 material de aislamiento: lanas de roca y aislamiento rígido de la espuma de poliuretano

3,6 tubo de la calefacción del generador de vapor: el calor aletado tubo-formó el calentador eléctrico inconsútil del tubo de acero (galjanoplastia del platino en la superficie, anticorrosión)

3,7 sistema de control:

a. Utilice el microordenador Japonés-hecho de RKC para controlar la temperatura del vapor saturado (usando el sensor de temperatura del platino PT-100).

b. El regulador del tiempo adopta la pantalla LED.

c. Utilice el indicador para exhibir el indicador de presión.

3,8 estructura mecánica:

a. Caja interna redonda, estructura de caja interna de acero inoxidable de la prueba redonda, conforme a estándares del envase de la seguridad en el trabajo.

b. El diseño que embala patentado hace la puerta y la caja más de cerca integradas, que es totalmente diferente del tipo tradicional de la protuberancia, que puede ampliar la vida que embala.

c. Protección automática de la seguridad del modo del LÍMITE del punto crítico, razón anormal y exhibición del indicador de la falta.

3,9 protección de seguridad:

a. La válvula electromagnética sellada resistente da alta temperatura importada adopta la estructura de lazo doble para no asegurar ninguna salida de la presión.

b. La máquina entera se equipa de la protección de sobrepresión, protección de sobrecalentamiento, alivio de presión de la uno-llave, dispositivos de protección múltiples manuales de la seguridad del alivio de presión, para asegurar el uso y la seguridad del usuario en la mayor medida posible.

c. El dispositivo de la cerradura de puerta de la presión trasera, la puerta de la cámara de la prueba no puede ser abierto cuando hay presión dentro de la cámara de la prueba.

4. Otros accesorios accesorios

4,1 1 sistema de estantes de prueba

4,2 bandeja de muestra

5. Sistema de abastecimiento del poder:

5,1 la fluctuación de la fuente de alimentación del sistema no excederá ±10

5,2 fuente de alimentación: 220V monofásico 20A 50/60Hz

6. Ambiente y instalaciones:

6,1 temperatura permisible 5℃~30℃ del ambiente de trabajo

6,2 agua experimental: agua o agua destilada pura
