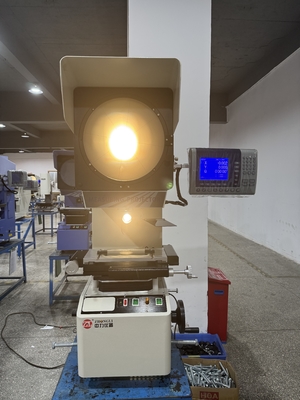

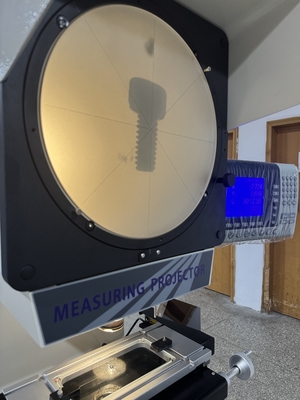

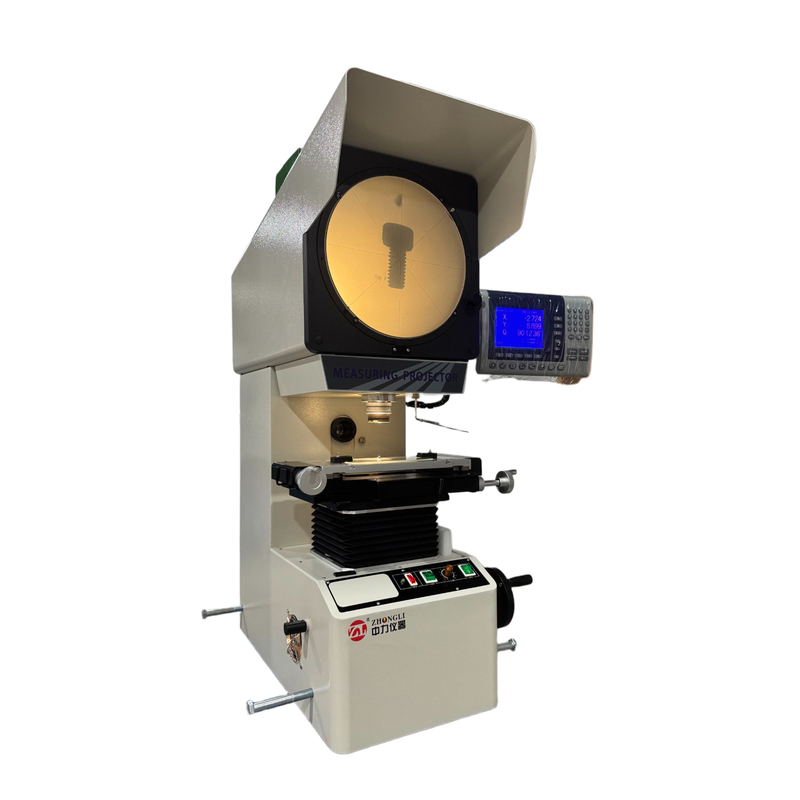

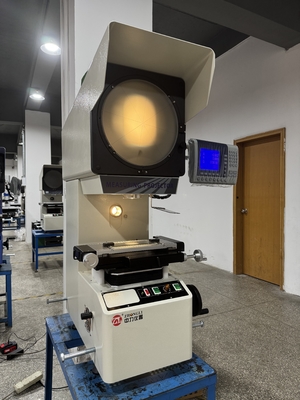

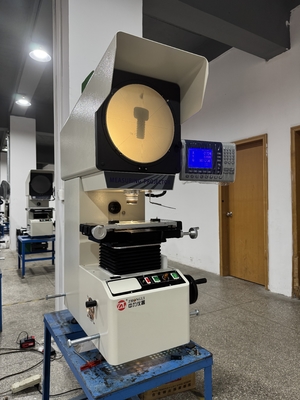

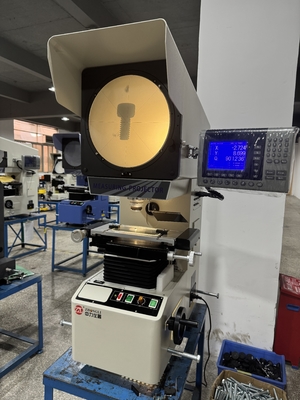

Proyector Vertical de Medición Proyector de Especímenes
>>>Este instrumento es un proyector vertical desarrollado por nuestra empresa, que presenta las siguientes características:
El proyector de medición digital serie ZL-1500 es un instrumento de medición de precisión y alta eficiencia que integra óptica, mecánica y electrónica. Es ampliamente utilizado en industrias como maquinaria, instrumentos, electrónica e industria ligera; así como en universidades, institutos de investigación y departamentos de calibración metrológica.
Este instrumento puede medir eficientemente las dimensiones de contorno y las formas de superficie de diversas piezas de trabajo de forma compleja, como plantillas, piezas estampadas, levas, roscas, engranajes y fresas formadas.
El sistema óptico de este producto es de alta calidad, con imágenes claras de la lente del objetivo y una magnificación precisa. Bajo iluminación de luz transmitida, el error de medición del contorno es inferior a 0,08%; el error de indicación de la medición de coordenadas puede alcanzar (3+L/200) µm. Está equipado con una impresora en miniatura dedicada y un interruptor de pie, lo que hace que la salida de datos y el muestreo sean muy convenientes. La imagen de la pieza de trabajo puede ser una imagen positiva o una imagen invertida.
Este instrumento puede inspeccionar eficientemente los contornos y las formas de superficie de diversas piezas de trabajo complejas, como plantillas, piezas estampadas, levas, tornillos, engranajes, fresas formadoras y otras herramientas, herramientas de corte, piezas, terminales, relojes y diamantes.
Tiene una amplia gama de aplicaciones y se utiliza ampliamente en industrias como maquinaria, moldes, instrumentos, electrónica e industria ligera. Es un dispositivo de calibración metrológica indispensable para laboratorios de metrología y talleres de producción.
Precisión de medición del instrumento: (3 + L/200) µm
Resolución de visualización digital de coordenadas X, Y: 0,0005 mm
Sistema de procesamiento de datos: sistema de procesamiento de datos multifuncional DP100, con visualización completa en chino, capaz de muestreo multipunto, rotación de coordenadas, detección de puntos, líneas, distancia y ángulo, salida de datos RS-232 y visualización de gráficos de medición.
La elevación del eje Z de este proyector utiliza un método de transmisión por riel, lo que mejora la estabilidad y durabilidad del cuerpo de la máquina. El proyector produce imágenes claras con relaciones de magnificación precisas.
Parámetros técnicos ZL-1509:
| Nombre |
Datos |
Observación |
| Tamaño de la mesa de metal (MM) |
340×152 |
|
| Tamaño de la mesa de vidrio (MM) |
196×96 |
|
| Recorrido X (MM) |
150 |
|
| Recorrido Y (MM) |
50 |
|
| Recorrido Z (MM) |
100 (Incluye enfoque) |
|
| Precisión de medición |
3+L/200 |
|
| Resolución de visualización X,Y |
0,0005 mm |
|
