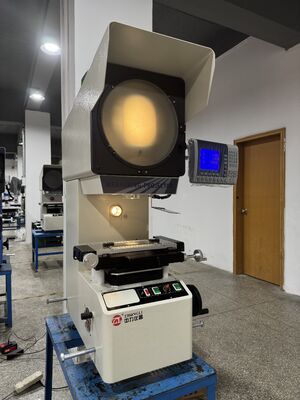

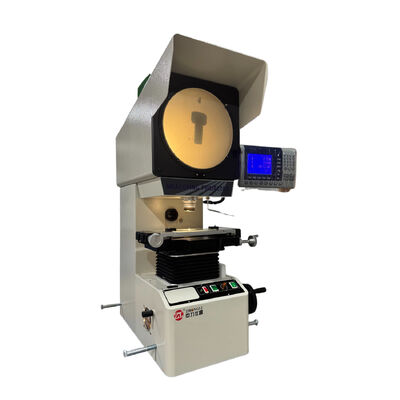

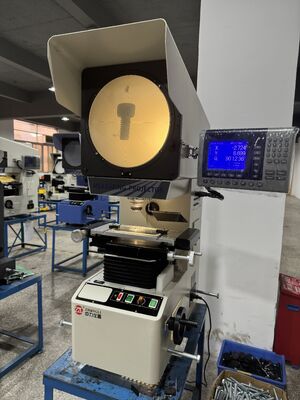

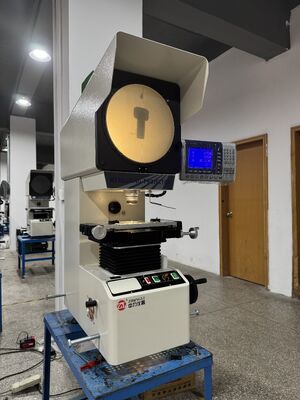

Proyector de detección Muestra de impacto Proyector de perfil de muesca U/V Proyector de medición de muestra Proyector vertical

Proyector de detección de impacto de la muestra Perfil de la muesca U/V Proyector de medición de la muestra Proyector vertical

>>>Apéndice 1: Accesorios del instrumento

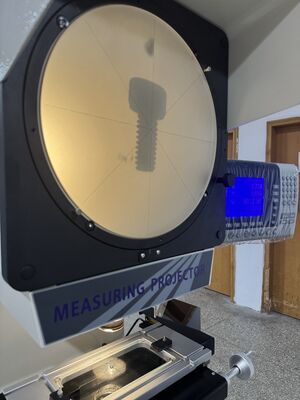

A. Pantalla de proyección:

1. Tamaño de la pantalla de proyección (mm): Φ312, rango utilizable mayor a Φ300, utilizando tecnología de litografía japonesa, grabada con líneas de cuadrícula.

2. Rango de rotación de la pantalla de proyección: 0-360º

3. Resolución de la pantalla digital del ángulo de rotación: 1′ o 0.01º, utilizando un codificador rotatorio japonés.

B. Lente del objetivo:

C. Sistema de medición de distancia:

El medidor de pantalla digital multifunción DP-300C utiliza materiales japoneses y presenta una pantalla completamente en idioma chino. Puede realizar muestreo multipunto, rotación de coordenadas, mediciones de puntos, líneas, círculos, distancia y ángulo.

D. Iluminación del instrumento:

La iluminación transmitida y reflejada utiliza lámparas halógenas Osram alemanas importadas de 24V, 150W.

E. Método de enfriamiento:

Enfriamiento por aire forzado (3 ventiladores axiales)

F. Fuente de alimentación del instrumento:

110V/220V (CA) 50/60Hz, potencia total 400W

G. Dimensiones del instrumento:

Largo * Ancho * Alto (mm): 788 * 524 * 1152

H. Mesa de trabajo X, Y:

Fabricada con fundición de hierro dúctil y mecanizada con precisión, con un tratamiento especial de estabilización para mejorar significativamente la precisión y estabilidad de la medición.

I. Método de transmisión:

Adopta la transmisión de varilla óptica sin dientes japonesa.
