BS 6387 IEC60331 BS8491 Máquina de ensayo de resistencia al fuego de cables y cables

BS 6387 IEC60331 BS8491 Máquina de ensayo de resistencia al fuego de cables y cables

Fuego de alambre y cable Máquina de ensayo de resistencia (dispositivo de ensayo de resistencia al fuego):

Cumplimiento de las normas:

Cumplimiento de la norma británica de cables resistentes al fuegoSe aplican los siguientes requisitos:"Especificación de los requisitos de rendimiento de los cables para mantener la integridad del circuito en condiciones de incendio";

También cumple conLas condiciones de ensayo de las máquinas de ensayo y de las máquinas de ensayo

Cumplimiento de la norma BS 8491-2008 "Métodos para la evaluación de la integridad contra incendios de cables de alimentación de gran diámetro utilizados como componentes de sistemas de control de humo y calor y otros sistemas específicos de seguridad contra incendios".

GB/T19216.11-2003/IEC60331-11:1999 "Ensayo de integridad de línea de cables y cables ópticos en condiciones de incendio Parte 11: Dispositivo de ensayo - Fuente única de alimentación de fuego con una temperatura de llama no inferior a 750°C";

Completamente conforme con GB/T19216.21-2003/IEC60331-21.1999 "Ensayo de integridad de línea de cables y cables ópticos en condiciones de incendio Parte 21: Procedimientos y requisitos de ensayo - Voltagem nominal 0,6/1.Cables de 0 KV y inferiores";

GB/T19216.23-2003/IEC60331-23:1999 "Ensayo de integridad de línea de cables y cables ópticos en condiciones de llama Parte 23: Procedimientos y requisitos de ensayo - Cables de datos";

norma de ensayo GB/T19216.25-2003/IEC60331-25:1999 "Ensayo de integridad de línea de cables y cables ópticos en condiciones de llama Parte 25: Procedimientos y requisitos de ensayo - Cables ópticos";

También cumple la norma GB/T 19666-2019 "Reglas generales para cables y alambres ignífugos y ignífugos";

Parámetros principales (características de resistencia al fuego):

Estación de pruebas:En una estación, se ensaya una muestra cada vez.

Tamaño del producto de ensayolongitud> 1200 mm.

Este equipo dispone de un total de 3 anillos de soporte de alambre. Durante el ensayo, la muestra se coloca sobre el anillo de soporte de alambre y se sujetan con dos accesorios de ensayo.Es adecuado para comprobar si el cable o el cable óptico mantiene la integridad de la línea cuando la llama no es inferior a 750 °C..

- ¿ Qué es eso?El soplador de propano de aire Venturi de la compañía es de 500 mm de largo.

Temperatura de la llama:Se ajusta a 450°-950°.

Gas de combustión:Propano con una pureza del 98% (preparado por el cliente).

Gas de apoyo a la combustión:Aire comprimido. (La presión del aire debe alcanzar más de 10 Mba) proporcionado por el cliente.

Sistema de detección de temperatura:Termócouple de acero inoxidable tipo K importado (el material tiene una resistencia a temperaturas superiores a 1100°).

Flujo de aire:20 a 200 litros por minuto

Flujo de propano:2.5 a 25 litros/min.

Dispositivo de encendido:encendido automático.

Esta máquina está equipada con un potente sistema de escape, y una vez finalizado el ensayo, el potente ventilador de escape puede expulsar el gas de escape de la caja en poco tiempo.

El chasis adopta una estructura de separación de doble capa, con un algodón aislante de alta temperatura relleno en el centro, lo que reduce efectivamente la temperatura de la pared exterior durante el ensayo < 45°

Requisitos de alimentación:AC380 (± 10%) V/50HZ.

El rango de fluctuación de voltaje permitido: 380V±10%.

El rango de fluctuación de frecuencia permitido: 50 Hz±1%.

Potencia de funcionamiento de la máquina:1 kilowatt.

El sistema de escape está situado en la parte superior del chasis, que puede descargar eficaz y rápidamente los gases de escape.Hay varias entradas de aire en la parte inferior para garantizar el contenido de oxígeno en la caja durante el ensayo, lo que hace que los resultados de las pruebas sean más precisos.

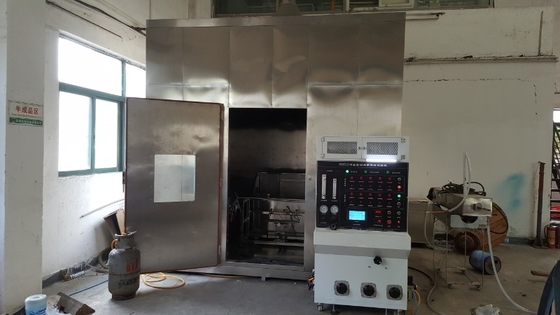

En la parte delantera se instala una puerta y en la puerta se dispone de una ventana de vidrio templado, de modo que la situación de ensayo pueda observarse en cualquier momento.la puerta está cerrada para evitar que las sustancias nocivas producidas por la combustión contaminen el aire interior.

Sistema de medición de la temperatura: 2 termopares de tipo K están instalados en los lados izquierdo y derecho de 70 mm por encima del soplador, y las dos cabezas de termopares están separadas por 250 mm.

Componentes, materiales y funciones:

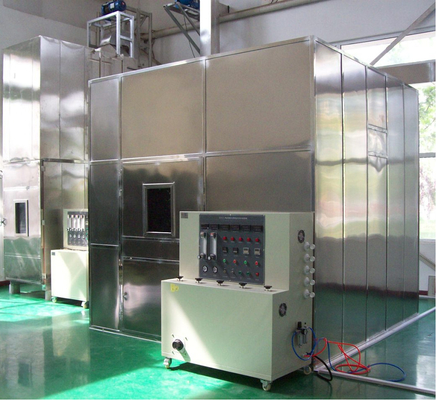

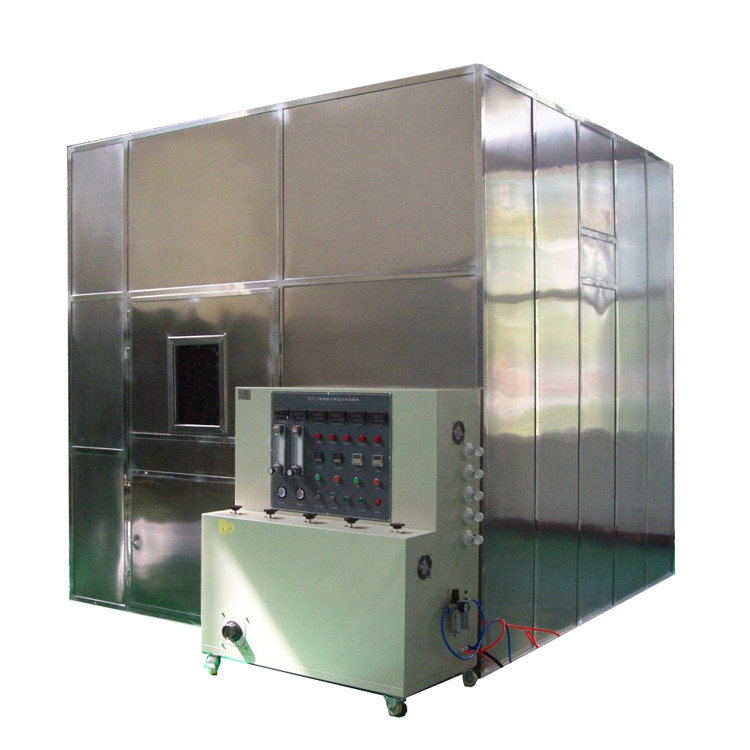

Cámara de combustión: dimensiones internas: 3M × 3M × 3M, 27 metros cúbicos en total. (Los clientes pueden preparar su propia o podemos hacer una caja de acero inoxidable)

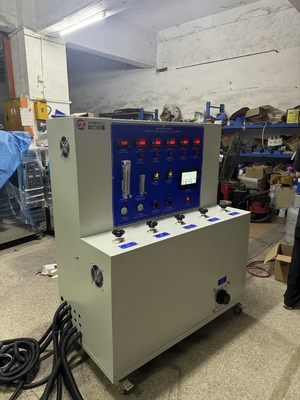

Cuadro de control:La caja de control está hecha de placa de acero inoxidable, procesada por herramientas de máquina CNC, y tiene una hermosa forma de arco.

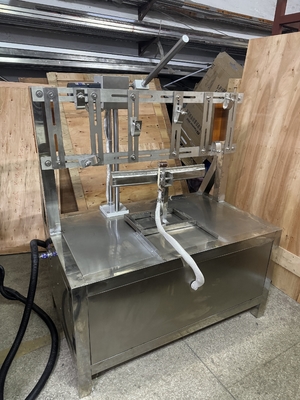

Dispositivo de combustión:Este dispositivo está compuesto por 30*30 perfiles de aluminio, que son ligeros, hermosos, fáciles de mover y limpiar.

Sistema de control:

Se adopta el sistema de control de relé, y todos los componentes electrónicos son de marcas líderes nacionales, lo que puede garantizar mejor el rendimiento y la precisión de detección de la máquina.

Dispositivo de detección continua: durante el ensayo, la corriente pasa a través de todos los núcleos del cable,y los tres transformadores monofásicos tienen una capacidad suficiente para mantener la corriente de fuga máxima admisible de 3A bajo el voltaje de ensayoUna lámpara está conectada a cada cable central en el otro extremo del cable, y se carga una corriente de casi 0,25A a la tensión nominal del cable.Cuando la muestra tenga un cortocircuito o una rotura durante el ensayo, una señal es de salida.

El equipo dispone de los siguientes dispositivos de protección de seguridad: sobrecarga de potencia, protección contra cortocircuito, protección contra sobrecarga del circuito de control.

Condiciones ambientales:

El suelo es plano, bien ventilado y no contiene gases y polvo inflamables, explosivos y corrosivos.

No hay una fuente de radiación electromagnética fuerte cerca.

Hay un espacio de mantenimiento adecuado alrededor del equipo.

Temperatura:5°C ≈ 30°C

Presión del aire:86 ‰ 106 kPa.

El sitio de instalación del usuario es necesario para configurar los interruptores de aire y de energía de

capacidad correspondiente para el equipo, y este interruptor debe ser independiente y dedicado a este equipo.

Cuando el equipo no esté funcionando, la temperatura ambiente deberá mantenerse dentro de los límites de +0~45°C y el dispositivo de combustión por vibración deberá colocarse fuera de la caja de combustión.
