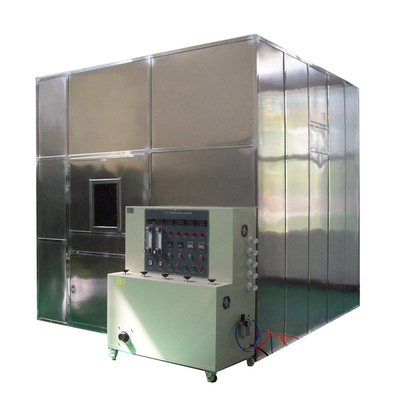

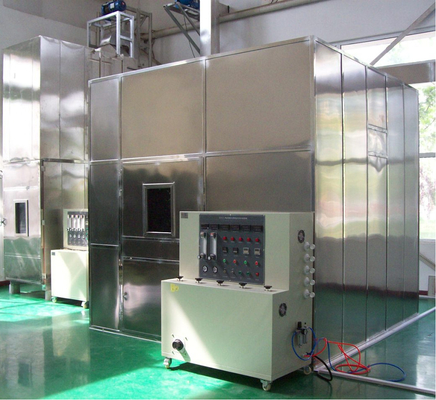

IEC 60331 BS 6387 BS 8491 Probador de integridad del circuito de cable de alambre para pruebas de cables de núcleo múltiple Equipo de prueba de resistencia al fuego y quemaduras

IEC 60331 BS 6387 BS 8491 Probador de integridad del circuito del cable de alambre para ensayo de cables de núcleo múltiple Equipo de ensayo de resistencia al fuego y quemadura

Parámetros técnicos:

1Prueba de resistencia al fuego:(El banco de ensayo de resistencia al fuego incluye las siguientes partes)

1.1 Sistema de soporte de cable

1.2 Dispositivo de detección continua

1.3 Fuente de calor

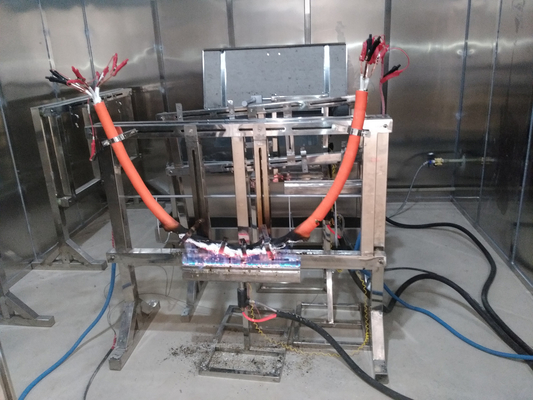

Sistema de soporte del cable: el cable está sujetado horizontalmente en ambos extremos de la funda del cable por una abrazadera.y los anillos metálicos están conectados a tierra a las otras partes metálicas del dispositivoPara los cables sin blindaje con un diámetro inferior a 10 mm, o para otros cables que se desplacen significativamente durante el ensayo, se dispondrán de 3 anillos metálicos.cada uno fijado a unos 150 mm del anillo de metal original.

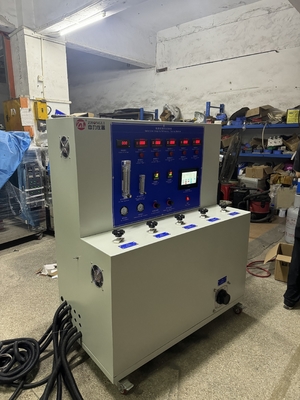

Dispositivo de detección continua: durante el ensayo, la corriente pasa a través de todos los núcleos del cable,un transformador con conexión estelar de tres fases o tres transformadores monofásicos (o un transformador monofásico si el ensayo es un cable de un solo núcleo), y tiene capacidad suficiente para mantener la corriente de fuga máxima admisible de 3 A bajo la tensión de ensayo.cada núcleo está conectado a una lámpara y una corriente cercana a 0.25A está cargado a la tensión nominal del cable.

1.3.1 El calor es un quemador de gas de tubo de 610 mm de largocon metano forzado y llama densa.

1.3.2 Medición de la temperatura:Un termómetro blindado de 2 mm de diámetro se coloca cerca de la entrada de aire, paralelo al quemador 75 mm por encima

1.3.3 Temperatura y tiempo de prueba de la llama:(véaseBS6387

nivel de combustión)

A 650 °C ± 40 °C -3 horas

B 750 °C ± 40 °C -3 horas

C 950 °C ± 40 °C -3 horas

S 950°C ± 40°C -20 minutos

1.3.4 Muestra:La muestra es una sección del producto acabado de al menos 1200 mm, con 100 mm de envoltura y revestimiento eliminados en ambos extremos.Los cables en ambos extremos del cable deben estar conectados de acuerdo con la conexión eléctrica.

2Prueba de resistencia al agua y al fuego: incluidas las siguientes partes:

2.1 Sistema de soporte de cable

2.2 Dispositivo de detección continua

2.3 Fuente de calor

Sistema de soporte del cable: el cable está conectado a un soporte metálico compuesto por dos placas de acero de 25 mm de ancho, y el soporte está fijado con un clip metálico con un espacio de 200 mm.El cable está conectado al soporte y todos los marcos metálicos están conectados a tierra.

Dispositivo de detección continua: durante el ensayo, la corriente pasa por todos los núcleos del cable, tres transformadores monofásicos,y tengan una capacidad suficiente para mantener la corriente de fuga máxima admisible de 3A bajo el voltaje de ensayoEn el otro extremo del cable, cada alambre central está conectado a una lámpara y se carga una corriente cercana a 0,25A a la tensión nominal del cable.

2.3.1 Calor:Un quemador de tira tiene 400 mm de largo y puede quemar una muestra de cable de 400 mm. El conjunto del quemador se puede ajustar para proporcionar una llama brillante con una temperatura de 650 ° C ± 40 ° C.

2.3.2 Medición de la temperatura:Un termómetro blindado de 2 mm de diámetro se coloca en la superficie inferior del cable

2.3.3 Temperatura de la llama de ensayo:650 °C ± 40 °C

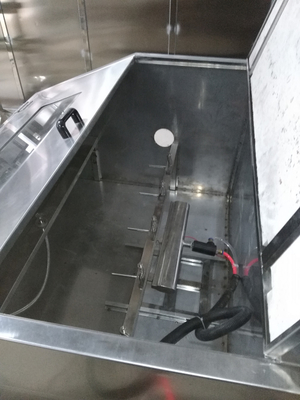

2.3.4 Rociador de agua:Se instala una boquilla en el soporte de prueba, en el centro del quemador.30 litros por metro cuadrado de agua se rocían cerca de la muestraEsta velocidad debe medirse con una bandeja de recogida, que tiene suficiente profundidad para hacer que su eje largo sea paralelo al eje del cable y colocado en el centro.Esta bandeja tiene aproximadamente 100 mm de ancho y 400 mm de largo (el dispositivo se muestra en la figura siguiente).
