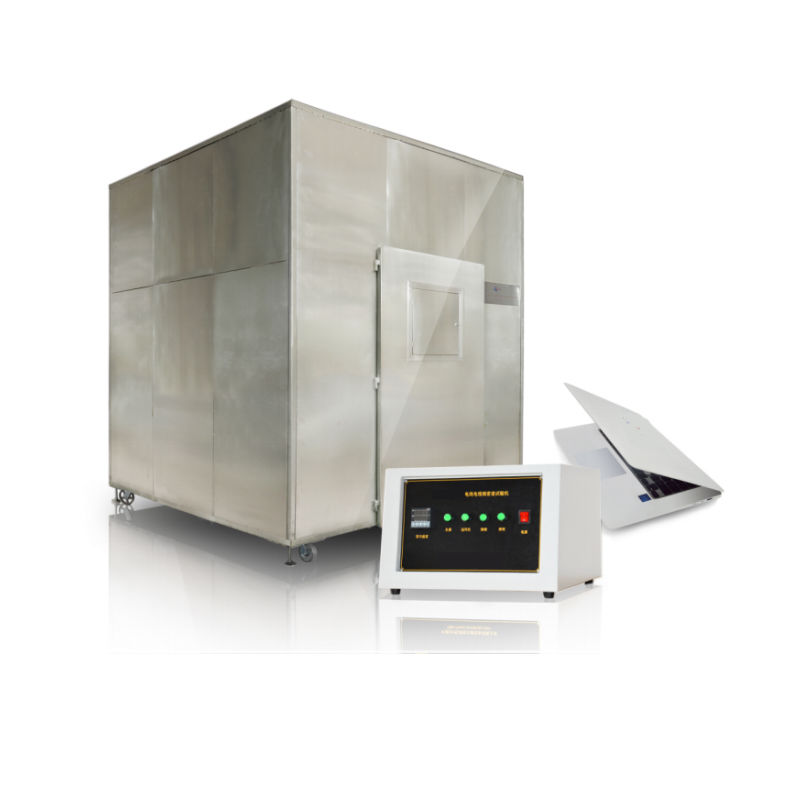

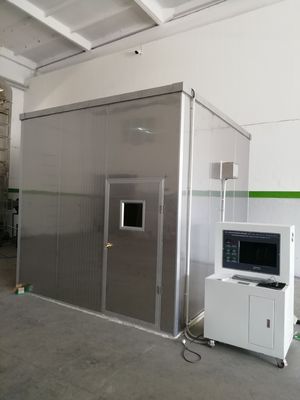

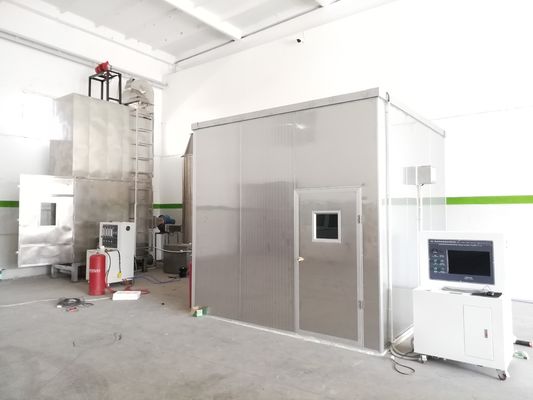

Máquina de prueba de densidad de humo de cables y alambres ASTM E622 IEC61034

Máquina de ensayo de densidad de humo para cables y alambres ASTM E622 IEC61034

1. Alcance de la aplicación:

Se utiliza para determinar la concentración de humo liberado cuando los cables y cables de fibra óptica se queman en condiciones específicas.

2. Cumple con la norma:

Cumple con GB/T17651.1～2-1998 e IEC61034-1:1997, IEC61034-2:1997 "Determinación de la densidad de humo de cables y cables de fibra óptica que se queman en condiciones específicas".

3. Características principales:

3.1 Esta máquina de ensayo está diseñada de acuerdo con la Parte 1 (Aparato de ensayo) y la Parte 2 (Procedimientos y requisitos de ensayo) de la norma GB/T17651.1~2-1998, la luz de densidad de humo del cable o cable de fibra óptica que se quema en condiciones específicas. El sistema de medición consta de una fuente de luz, un receptor de fotocélula de silicio y un sistema informático. La luz generada por la fuente de luz pasa a través del laboratorio de densidad de humo de 3 m×3 m×3 m y forma un haz uniforme con un diámetro de 1,5 m±0,1 m en la pared opuesta a la fuente de luz. La fotocélula instalada en el centro del haz detecta la intensidad del haz de la fuente de luz. Cuando se genera una gran cantidad de humo en la cámara de combustión debido a la quema de cables o cables de fibra óptica, el humo absorbe una parte de la fotoelectricidad y la intensidad del haz que llega a la célula fotovoltaica de silicio se debilita. La transmitancia de la respuesta lineal es.

3.2 Este instrumento implica conocimientos profesionales en mecánica, óptica y electrónica. Es un producto mecatrónico con las ventajas de una estructura razonable, un rendimiento estable y una fácil operación. Tiene una interfaz de operación WINDOWS XP, estilo LabVIEW y un mecanismo de seguridad perfecto. Durante la prueba, los resultados de la medición se muestran en tiempo real y la curva perfecta se dibuja dinámicamente. Los datos se pueden guardar, recuperar e imprimir permanentemente, y el informe se puede imprimir directamente.

4.La cámara de combustión:

4.1 Utilice acero inoxidable SUS304 con un grosor de 1,5 mm para fijarlo en el soporte de paso cuadrado para formar toda la cámara de combustión cúbica.

4.2 Dimensiones internas: L3000*W3000*H3000(mm)

4.3 Estructura: Hay una ventana de observación de vidrio en la parte delantera y una ventana de sellado transparente en la pared opuesta en ambos lados, el tamaño es: 100 mm x 100 mm, deje que el haz de luz del dispositivo fotométrico horizontal pase y la altura del centro de la ventana de sellado desde el suelo es de 2150 mm. Hay varios orificios de ventilación en la parte inferior, los orificios de ventilación son de 100x500 mm (50 centímetros cuadrados)

4.4 La parte superior está equipada con un ventilador de extracción.

5. Sistema de medición óptica:

5.1 Fuente de luz: lámpara halógena de cuarzo importada, potencia nominal: 100 W; Tensión nominal: 12 V Precisión: ±0,01 V; Flujo luminoso nominal: 2000～3000Lm, Temperatura de color nominal: 2800K～3200K, cumple con los requisitos de GB/T17651.1 5.2, Proporcione 15 fuentes de luz de repuesto.

5.2 Receptor: Es una célula fotovoltaica de silicio, la señal se amplifica mediante la tarjeta de circuito y se introduce en el ordenador a través de la tarjeta de circuito de E/S, lo que cumple con los requisitos de GB/T17651.1, y la respuesta espectral coincide con el medidor de luz de la Comisión Internacional de Iluminación (CIE).

5.3 Instalación: Instale en un extremo de una tubería con una longitud de 150, y el otro extremo es una ventana a prueba de polvo. La pared interior de la tubería es de color negro brillante y antirreflectante.

5.3 La transmitancia de la luz del 0% significa que no pasa luz, y la transmitancia de la luz del 100% es completamente sin obstáculos.

5.4 Rango de transmitancia medible (0～100)%;

6. Fuente de fuego estándar:

6.1 La fuente de fuego es una configuración de alcohol de 1,0 L: 90% de etanol, 4% de metanol, 6% de agua

6.2 Placa de alcohol (barco de combustión): espesor de acero inoxidable 1,0 mm, superficie inferior: 210x110 mm, superficie superior: 240x140 mm, altura 80 mm;

6.3 Posición de instalación: La distancia entre la bandeja de alcohol y el suelo es de 100 mm, para que el aire pueda circular.

7.La mezcla de humo:

Utilice un ventilador de mesa para distribuir el humo uniformemente en la cámara de combustión. La altura del eje del ventilador es de 250 mm desde el suelo, la pared es de 500 mm y el volumen de aire es de 7 metros cúbicos por minuto. El aire es soplado horizontalmente por un ventilador durante la prueba.

8.Prueba en blanco:

El propósito es ajustar la temperatura en la cámara de combustión para alcanzar la temperatura especificada y quemar la lámpara de alcohol para que la temperatura de la cámara de combustión alcance: 25±5℃.

9. Dispositivo de medición de temperatura:

Un sensor de temperatura está instalado en la superficie interior de la puerta a una altura de 1,5 m del suelo y a 0,5 m de la pared. Controle la temperatura del laboratorio.

10. Cumplir con la prueba de combustión aprobada en la Sección 10 de GB/T17651.1-1999.

11. Parte de control:

11.1 Se utilizan placas de alta precisión y todos los componentes de alta calidad para garantizar un funcionamiento de alta calidad y alta velocidad del sistema y una naturaleza avanzada. El proceso de prueba de la placa de alta precisión importada + el método de control automático PID es el método de control más avanzado, seguro, confiable y conveniente. Realice el control de detección automático, complete automáticamente el trabajo de detección, la interfaz de visualización amigable y amigable, haga que el trabajo de detección sea más rápido y preciso. El ordenador host está diseñado con un software de configuración, que puede generar automáticamente curvas de control de temperatura e informes de salida. Adquisición de datos e impresión de los resultados de la prueba.

11.2 tiene las ventajas de una estructura razonable, un rendimiento estable, una fácil operación, etc. Adopta la interfaz de operación WINDOWS XP, el estilo LabVIEW y un mecanismo de seguridad perfecto. Durante la prueba, los resultados de la medición se muestran en tiempo real y la curva perfecta se dibuja dinámicamente, y los datos se pueden guardar, recuperar e imprimir permanentemente.

11.3 Ordenador: un portátil industrial dedicado

11.4 un conjunto de software, actualización gratuita de por vida.

12. Condiciones ambientales de uso:
