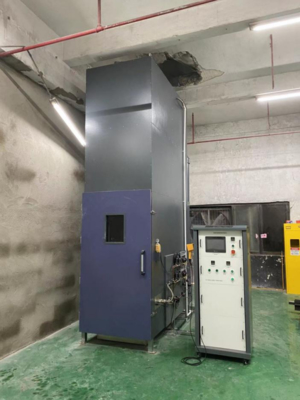

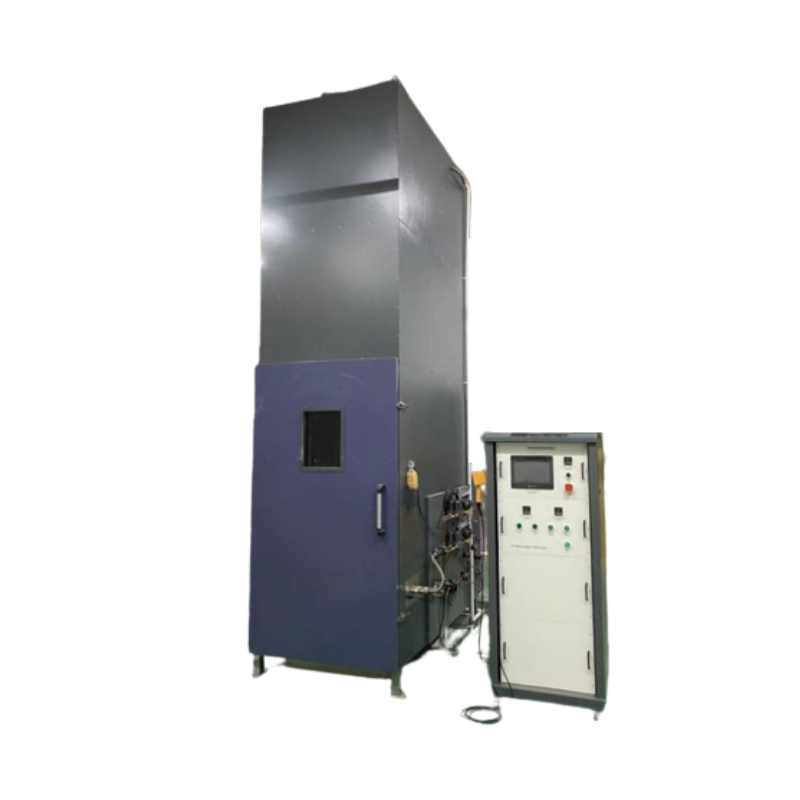

Cámara de prueba de combustión de cables y alambres agrupados IEC 60332

IEC 60332 Cámara de ensayo de combustión de cables y alambres agrupados

1- Ámbito de aplicación:

1.1 Es adecuado para juzgar y evaluar la capacidad de los cables o cables ópticos montados verticalmente para inhibir la propagación vertical de las llamas en condiciones especificadas.

2Cumple con el estándar:

2.1 Cumple con GB/T18380.31-2008, IEC60332-3-10-2000 "Prueba de incendio de cables y cables ópticos Parte 31: Dispositivo de ensayo para el informe de ensayo de propagación vertical de cables y cables agrupados montados verticalmente";

2.2 Cumplir con GB/T18380.32-2008/IEC60332-3-21:2000 "Cables y cables ópticos en condiciones de llama - Parte 32:Prueba de propagación vertical de la llama de cables y cables montados en forma de grupos en posición vertical de categoría A F/R";

2.3 Cumplir con la norma GB/T18380.33-2008/IEC60332-3-22:2000 "Ensayo de incendio de cables y cables ópticos Parte 33: ensayo de propagación vertical de llamas de alambre y cable montado en forma de grupo, categoría A";

2.4 Cumplir con la norma GB/T18380.35-2008/IEC60332-3-24:2000 "Ensayo de incendio de cables y cables ópticos Parte 35: ensayo de propagación vertical de la llama de alambre y cable montado en forma vertical categoría C";

2.5 Cumplir con la norma GB/T18380.36-2008/IEC60332-3-25: 2000 "Ensayo de incendio de cables y cables ópticos en la parte 36: ensayo de propagación de la llama de los cables y cables agrupados instalados verticalmente, clase D";

3Parámetros principales:

3.1 Composición del instrumento:

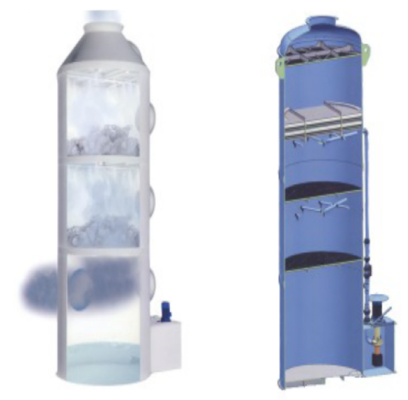

La máquina se divide en tres partes: caja de combustión, caja de control eléctrico, caja de purificación por rociado.

3.1.1 El conducto de escape de la caja de combustión se encuentra en la parte superior del chasis, que puede descargar eficazmente los gases de escape a una velocidad uniforme,y hay varios orificios de admisión de aire en la parte inferior para garantizar el contenido de oxígeno en la caja durante el ensayo.

3.1.2 En la parte superior de la caja de combustión hay un dispositivo de rociado de agua. Cuando la muestra arde durante un tiempo determinado (1h), se puede encender la energía para apagar la llama por la fuerza.

3.1.3 Se instalará una puerta en la parte delantera de la caja de combustión y se colocará en la puerta una ventana de vidrio templado resistente a altas temperaturas, que podrá observar en cualquier momento la situación de ensayo interior.

3.2 Cámara de ensayo:

Caja autoportante con anchura (1000±100) mm, profundidad (2000±100) mm y altura (4000±100) mm.La parte delantera, la parte trasera y ambos lados de la caja de ensayo están llenos de lana mineral térmicamente aislante con "fibra térmicamente aislante mullite" (materiales domésticos y de limitada estanqueidad de llenado), no puede garantizar condiciones de transmisión de 0,7W.m-2.K-1), la caja interior de 1,5 mm de espesor, acero inoxidable 304#,la caja exterior puede ser pulverizada electrostáticamente con placa de acero según las necesidades del cliente;

3.2.1 Se instalará un dispositivo de termopares en la pared interna de la caja para confirmar la temperatura interna de la caja antes del ensayo;

3.2.2 La capucha de humo se instalará directamente sobre la salida de humo de la cámara de combustión, a 200 mm~400 mm de altura de la salida de humo de la cámara de combustión.el lado más largo es paralelo al lado más largo de la salida de humo, y el tamaño mínimo de la superficie inferior es de 1500 mm x 1000 mm.

3.2.3 Disparador de mezcla de aire y humo: hay una cámara de recogida de humo conectada al tubo de escape de humo por encima de la capucha.un deflector de mezcla de aire y humo.

3.2.4 Dispositivo de escape de humo: todo el gas generado durante el ensayo se expulsa por el tubo de escape.la capacidad de escape de humo del sistema es superior a 1m3/s

3.2.5 Mecanismo de terminación del ensayo: si la muestra no se extingue por sí misma después de haber apagado el fuego durante una hora, utilizar un rociador manual para detener la combustión.

3.2.6 Dispositivo de limpieza: equipado con una pistola de rociado de agua de alta presión para facilitar la limpieza en la cámara de combustión después del ensayo.
