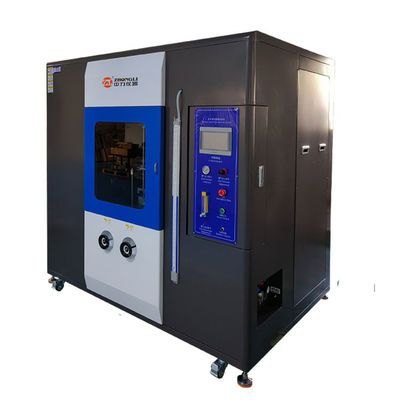

Máquina de prueba de llama VW-1 para cables, muestra horizontal FT2, prueba de combustión UL1581, máquina de prueba de combustión de cables y alambres individuales
La máquina ignífuga para cables y alambres cumple con los requisitos de UL1581-2001, sección 1060 (prueba de combustión vertical y FT1), 1061 (prueba de combustión de cables), 1080 (prueba de combustión VW-1), 1090 (prueba de combustión de cables de equipos eléctricos) y 1100 (Prueba de espécimen orientado horizontalmente / prueba de combustión FT2).
Composición del equipo
Máquina de prueba + sistema de control + sistema de control de combustión extendida de alta precisión + sistema de prueba de temperatura + equipo de prueba y accesorio de prueba + sistema de control de aire y flujo de combustión
Especificaciones del accesorio de prueba
| Modelo |
Cámara ignífuga para cables y alambres |
| Accesorios principales |

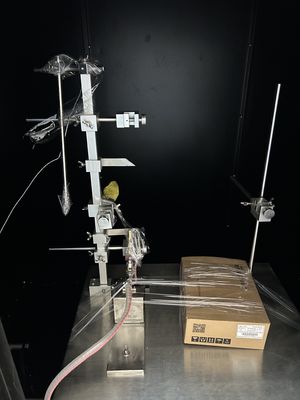

Soporte de prueba y antorcha de combustión |
| Soporte de prueba |
Acero inoxidable S304. Soporte vertical y horizontal |
| Antorcha de combustión |
ASTM D 5025-99 |
| Potencia estándar |
Antorcha vertical: 500W
Antorcha horizontal: 225W |
| Diámetro del cráter |
0.90±0.03mm |
| Longitud de la llama del cráter |
1.60±0.05mm |
| Altura de la antorcha a la entrada de aire |
102mm |
| Ángulo de la llama de la antorcha |
Horizontal 90°, vertical 20° (El eje vertical permanece en el plano vertical y mantiene 20 grados en dirección vertical) |

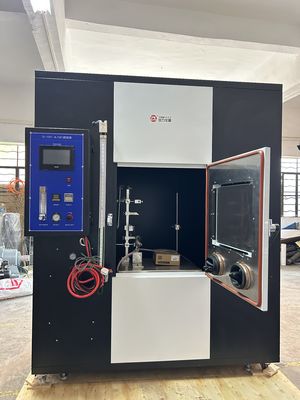

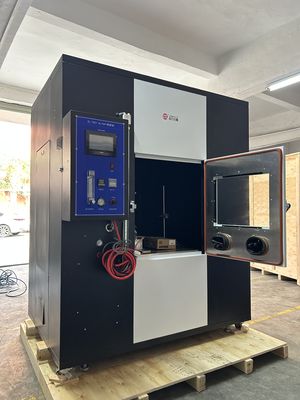

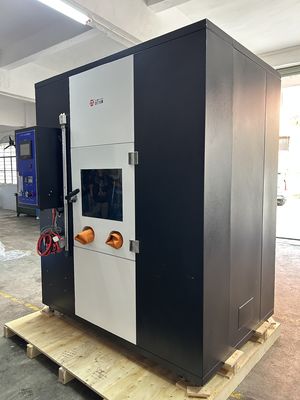

Características de la cámara de prueba
Fabricada en acero inoxidable con buena apariencia y resistencia a la corrosión por oxidación
Sistema de ventilación y liberación de humo en la parte superior para la eliminación de gases de escape
Puerta de vidrio de acero en la parte frontal para observación durante las pruebas
Panel de operación en el lado derecho de la puerta de observación
Especificación de la cámara: 200X120X200 (CM), volumen: 4.8m³
Opciones del sistema de control
Pantalla táctil inteligente + PLC:Controla el tiempo de prueba, la frecuencia y el tiempo extendido con operación tipo menú y resultados precisos
Control de relé de tiempo:Control de relé tradicional para el tiempo de prueba (0~999.9S), tiempo de parada de combustión (0~99.9s), frecuencia de combustión (1~9999) y tiempo extendido (0~999.9S)
Sistema de control extendido
Sistema de control de combustión extendida de alta precisión (sistema de control fotográfico) registra automáticamente el tiempo de parada de combustión, reduciendo las tolerancias de prueba
Sistema de prueba de temperatura
Sensor térmico con construcción de tubería de cobre y termopar
Termopar tipo K con recubrimiento de tubería de acero inoxidable de 0.5 mm de diámetro
Lista de temperatura PID inteligente emparejada con termopar tipo K, indicación superior a 1000°C
Aire de combustión y control de flujo
Aire de combustión:Metano (pureza 98%, número térmico 998 BTU/pie cúbico, 37.1 por metro cúbico mega julio)
El sistema de control incluye:Medidor de flujo y válvulas reductoras de presión
Medidor de flujo:Calibrado según el criterio D3195 con 2% de precisión, escala de flujo 1000ml/min
Válvulas reductoras de presión:1 unidad, flujo de aire cambiado a 10 libras/pulgada cúbica
